QHF系列储气罐释压阀

发布时间：2019-12-9 11:36:12

　　根据2016版《煤矿安全规程》第四百三十三条第三款规定：

　　在储气罐出口管路上必须加装释压阀，其口径不得小于出风管的直径，释放压力应当为空气压缩机最高工作压力的1.25-1.4倍。

　　一、工作原理

　　本释压阀由气缸、活塞组、保护罩等组成,，气缸由上、下端法兰及气缸体组焊(或铸造)而成，为了增强耐磨性和防止生锈，气缸用不锈钢材料。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左端装入并通过卡板对将活塞组固定在汽缸中，使之无法左右移动。保护罩由法兰、简体和挡盖组焊(或铸造)而成。当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。本释压阀安装在空气压缩机系统中风包出口管路正对气流方向上，当空压机系统工作正常时，系统压力≤0.785(8kgf/cm2),在此压力下，释压阀正常工作。当风包因积炭着火或由于某种原因导致风包内气体爆炸时，系统内温度、压力瞬时升高，当压力升至1.03±0.049(10.5±0.5kgf/cm2)(参数见表三)时，拉杆立即拉断，释压阀释压，风包及管路中的高温、高压气体得以迅速释放，从而起到缓解爆炸冲击波，避免产生重大事故。

　　二、产品用途:

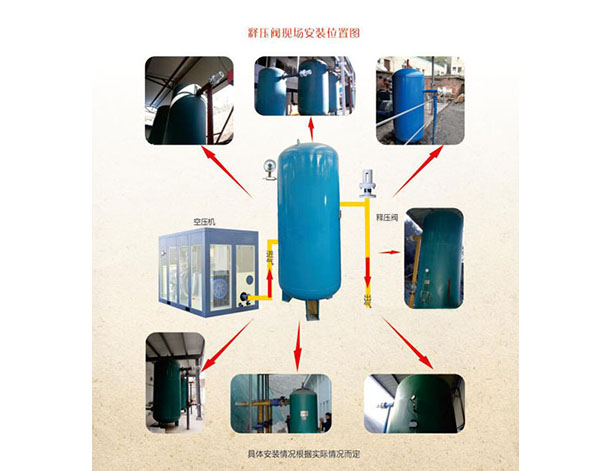

　　本释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，起安全保护作用。

　　三、适用条件

　　
